強勢圍觀:爆紅的戶外3D顯示屏,有何特殊要求?

CLOSE

16

2021.March


強勢圍觀:爆紅的戶外3D顯示屏,有何特殊要求?

節錄自「行家說」 2021年2月25日所發佈之文章,全文請見 https://mp.weixin.qq.com/s/Bbri_Oq0UXlS4H3LB-LY6g

自2009年《阿凡達》上映後,3D顯示技術就得到快速發展,並迅速從影院3D投影拓展到如電視、LED顯示屏等顯示裝置上,一度引起了LED顯示屏行業的轟動。但這幾年一直發展低調,直到2020年,多個3D顯示案例迅速走紅……

爆紅的戶外3D顯示屏,再次走到了產業界和社會人士的聚光燈下,尤其是產業鏈各環節,對於戶外裸眼3D LED顯示屏與常規LED顯示屏,在軟硬體上的差別和特殊要求均極為關注。同時,相關的建築樓宇業主,也開始向行家說平臺諮詢這一3D顯示屏背後的技術原理、產品和售價等情況。

為此,行家說專門調研了利亞德、洲明、聯建、希達、雷曼、奧拓6家LED顯示屏龍頭代表,以及其中最為關鍵的光源和驅動IC、控制系統環節的龍頭代表國星光電RGB超級事業部、聚積科技、諾瓦科技,以揭開相關謎底。

問題1:何為裸眼3D LED顯示屏?從哪些維度來衡量其好壞?
奧拓電子:
3D模式有被動3D顯示和主動3D顯示兩種。傳統裸眼3D顯示觀看者,左右眼看到的視頻內容有一定視覺差,形成3D效果,目前走紅的多個裸眼3D顯示案例,是通過顯示屏安裝場景,結合創意內容的製作形成一種沉浸式的體驗,並非傳統意義上的裸眼3D顯示。我們認為當前的裸眼3D顯示效果,需要從從顯示屏產品顯示效果、安裝場景,以及創意內容的結合度來評價3D顯示效果。
利亞德:裸眼3D顯示屏最早出現於LCD顯示技術,通過光柵或者狹縫方式形成多視點,保證觀影者在任何外置觀看的時候,左右眼有視覺差,從而形成裸眼3D的顯示效果。利亞德很早就推出了基於LED小間距的裸眼3D LED顯示屏,並應用於眾多展覽展示項目中。目前熱門的裸眼3D顯示屏,準確的描述是“具有裸眼3D效果的顯示屏“,它的實質還是2D LED顯示屏配合特別製作的2D視頻內容,形成的裸眼3D效果。“爆紅”很好的說明了顯示裝置的觀看效果是需要將硬體和內容的完美結合。
雷曼光電:裸眼3D是一種不需要戴眼鏡也具有空間和立體的交互感,裸眼3D的好壞可以從觀看距離和內容兩個維度來判斷。在不同的安裝環境下,顯示屏點間距決定了觀眾的觀看視角和觀看距離,內容上清晰度越高,就可以顯示更多的視頻內容;另外,內容的設計也非常關鍵,根據顯示屏“量身定做”的裸眼視差視頻,更能讓觀眾有身臨其境的交互感。
國星光電:現階段的LED大屏實現裸眼3D,其實多數是在二維畫面中借助物體的遠近、大小、陰影效果、透視關係構建出三維立體的效果。一亮相就驚豔全網的SM大樓3D海浪屏就利用了背景的陰影作為靜態立體輔助線,讓動起來的海浪有種突破螢幕的感覺。即顯示屏將畫面折疊90°,利用符合透視原理的視頻素材,左側屏展示圖像的左視圖,右側屏展示圖像的主視圖,當人站在轉角的前方觀看時,便同時看到物體的側面和正面,呈現逼真的立體效果。不過,這看似驚豔的顯示效果,背後也是無數的技術打磨和強大的產品支撐。
聚積科技:裸眼3D顯示屏是在顯示屏上加上一些光學結構,使得呈現出來的影像分別進入人的左右眼產生視差,在不用戴任何特殊眼鏡或其它裝置的情況下可以看到3D的畫面。裸眼3D顯示技術共有兩種:一為視差屏障(Parallax Barrier),利用透光與不透光(黑色)間隔分佈的直線條紋限制光線行進方向,進而讓影像訊息產生視差效果;而另一種為柱狀透鏡(Lenticular Lens),利用柱狀透鏡的聚焦與光線折射技術改變光線行進方向將光線分光,進而讓影像訊息產生視差效果。兩種技術的共同缺點是解析度減半,所以LED燈需要多一倍,而視差屏障技術更會降低立體顯示器螢幕亮度;也因此,戶外裸眼3D的顯示媒介最適合使用LED小間距顯示屏。

問題2:相比常規LED顯示屏,戶外3D LED顯示屏在軟硬體上有何不同/難點?
雷曼光電:
難點有兩個:
1) 我們常規的顯示屏為平面二維的,2D和3D內容都不會有立體感,現在採用的是90°直角的弧度安裝,實現一個非二維的顯示面,弧度的這部分產品(PCB、模組、箱體)均為定制開發產品。
2) 播放的視頻內容,都是與顯示屏解析度配套定制的,價格較高。
聚積科技:裸眼3D LED顯示屏為呈現最好的顯示效果,在軟體上應會需要支援高清、高色深的視頻編碼,且可以適應在多邊形或曲面等非典型的屏體上播放。而在硬體上,裸眼3D LED顯示屏更強調細緻的影像,因此顯示屏在灰度,刷新以及幀率上都有更高的要求。
奧拓電子:與傳統LED屏相比,為了達到更好的裸眼3D體驗,裸眼3D LED屏在軟硬體配置要求更高,產品的規格參數以及設計要求也有更高。主要體現在幾個方面:1)能夠產生視差的內容設計及創意;2) 顯示屏顏色與環境光的融合;3) LED顯示屏安裝結構與安裝場景的融合。
聯建光電
1) 在硬體上:裸眼3DLED顯示屏相比傳統產品,更注重高刷新、高灰階、高動態對比度,以及曲面/ 轉角平滑過渡;此外,播放伺服器需要連接專業圖形工作站,以及配置多顯卡幀同步卡;
2在軟體上:需要更專業的解碼器,該解碼器必須能夠支援對異形顯示載體的素材映射及校正功能,且支援高碼流解碼底層優化;
3播放素材上:也有一定的講究,選定主視角需要依據顯示造型的透視關係做三維構造,解析度點對點定制,為保證最佳的展示效果,推薦使用HAP格式;
4技術進步層面:近年除了軟硬體配合進步外,主要是素材的製作水準提升也起到了較大作用,目前視頻的製造均按照精品要求來打磨。此外,結構造型的藝術化,也使得不再局限傳統的平面屏,具備更多的想像空間。
利亞德:為了達到更好的顯示效果,顯示屏的硬體上需要做到更好的對比度和HDR高動態範圍,是其中的2個重要方向。例如在微間距產品,利亞德的Micro LED,對比度大幅提升,可以支援最高階的HDR能力,提供了更高的動態範圍,可以將暗部和亮部細節表達的淋漓盡致。觀眾欣賞內容達到了眼中有風景無螢幕的沉浸式體驗效果。

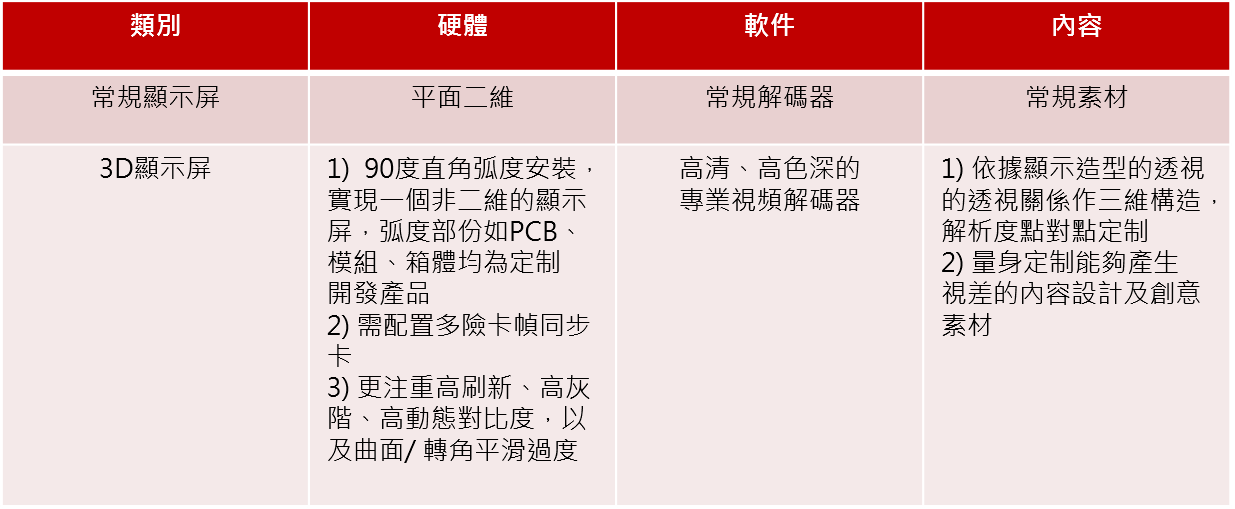

表1:常規顯示屏和3D顯示屏在軟硬體及內容上的區別(行家說繪)


問題3:戶外3D LED顯示屏對產業鏈各環節提出了哪些新要求?
雷曼光電:
主要是亮度和驅動IC,目前裸眼3D多採用SMD戶外P2.5-P8的產品,在白天的時候環境光(尤其是中午)相對是比較高的,LED顯示屏亮度需要滿足≥6000,才能保證正常的觀看。而在晚上的時候,顯示屏要隨環境亮度相應的降低,這個時候驅動IC就比較關鍵了,如果使用常規的IC,亮度的調節是用過損失灰度實現的,顯示畫面效果會打折扣,這種是不可取的,所以我們在做裸眼3D的時候一定要採用帶電流增益的PWM驅動IC,這樣既可以保證最佳的畫質,同時也可以保證觀眾拍攝時不會有刷新不足的現象。
國星光電:實現震撼的3D顯示效果,確實對顯示屏屏體硬體的高刷新、高灰階、高動態對比度、曲面/轉角平滑過渡、視頻素材的製作水準等有較高要求,這就需要具有優越色彩表現力的穩定顯示屏器件作為支持。
奧拓電子:從LED顯示屏廠商角度看,指標與差異化主要還是體現在LED顯示屏核心控制系統、LED顯示屏產品的設計環節。主要的挑戰在於LED顯示屏顯示效果以及高性能,包括IC、LED顯示屏控制系統、播控軟體以及創意內容設計等方面。
利亞德:從利亞德角度看,改善了生產工藝,達到了更高的對比度。使用專利的驅動IC,可以實現高階的HDR。
聚積科技:從LED顯示屏驅動晶片的角度來看,戶外3D LED顯示屏不論是白天黑夜都會是吸引人們眼球以及攝像機拍攝的一個熱點,所以在硬體的配置上應搭配支援高灰階與優異的極低灰、3,840 Hz高刷新率、HDR高動態對比度以及低功耗的驅動晶片,以呈現逼真震撼的3D擬真畫面。
諾瓦科技:諾瓦為LED屏提供核心顯示控制系統,是戶外裸眼3D畫面展示的關鍵環節。為了實現戶外裸眼3D更完美的效果,LED顯示屏需滿足更高的要求,其顯示控制系統需要能夠支援更高的解析度、集成更優的畫質加強技術。

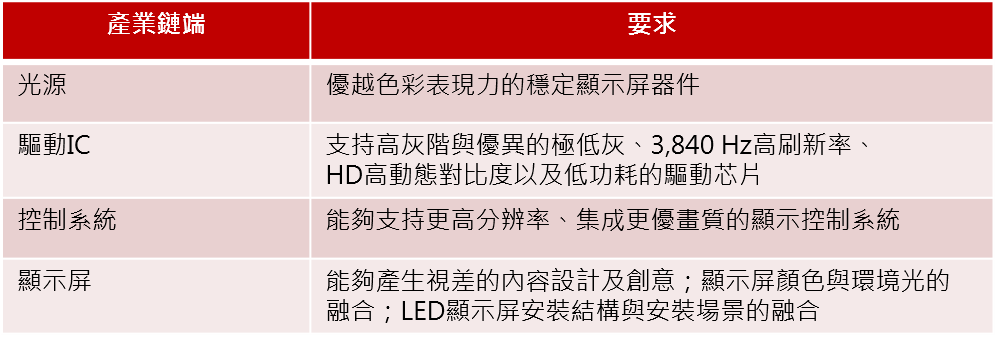

表2:戶外3D LED顯示屏對光源、驅動IC、控制系統、顯示各端的要求(行家說繪)


問題5:對於戶外3D顯示產品,有哪些佈局,技術和產品進度如何?
聚積科技:
戶外顯示屏的重點在於畫面品質與亮度,聚積科技推出對應此類應用的驅動IC MBI5251,支援8掃以內的掃描設計,可以驅動高電流輸出;透過精准的驅動電流控制與顯示效果優化的功能,達到「高畫面品質」;此外,用戶可以藉由控制LED的特性,降低供應電壓來達到節省戶外屏「低功耗」的目標。這兩項都被聚積科技提出的「芯指標(NEW BASICS)」六大要素所涵蓋。聚積科技產品一向以品質優異,可靠度高著稱,對於環境條件嚴苛的戶外屏來說,是許多用戶的優先選擇。

問題6:預計2021年,戶外裸眼3D LED屏的走勢如何?
聚積科技:
戶外裸眼3D LED顯示屏可謂是顯示科技和裝置藝術的一組極致結合,在提供新穎的視覺體驗的同時抓住了觀眾的目光,更創造了網路社群媒體上的話題。未來相關的LED顯示屏應會朝向更小間距,更高清的影像以及更多樣的螢幕形狀發展,並與其它的公共藝術甚至自然景觀融為一體。
