聚積科技「掃描架構」技術驅動mini-LED背光元年蓬勃發展

觀察近期舉辦的CES 2021可發現,採用次世代顯示技術mini-LED背光的新產品如雨後春筍般地出現在會場,且國內外許多品牌大廠紛紛宣佈搭載mini-LED背光的新產品預計將於今年問世,涵蓋平板、筆電、電視或其他利基型產品等等。

聚積科技董事長楊立昌博士展望今年表示:「聚積相當看好mini-LED背光消費性市場於今年度進入成長期,於近年來陸續推出適合不同應用的全矩陣區域調光(FALD, Full Array Local Dimming)mini-LED背光驅動晶片,藉由被動式全矩陣的『掃描架構』協助LCD顯示器廠商於高階顯示領域持續創新。」

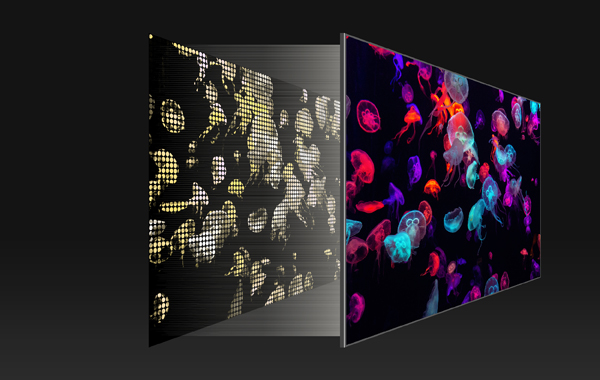

聚積「掃描架構」技術協助LCD顯示器廠商持續創新

聚積「掃描架構」技術協助LCD顯示器廠商持續創新

過往,市面上的LED背光大多採用側光式 (Edge-lit) 架構,然而近年來mini-LED轉移技術日臻成熟,這股風潮催生出全矩陣區域調光LED背光技術的興起。全矩陣區域調光能夠符合DisplayHDR 1000/1400與HDR 10等高階顯示器的規格要求,其採用直下式 (Direct-lit) 的架構,可以達到精準局部調光,能根據每一區域顯示的圖像內容調整明暗變化,呈現絕佳的對比效果與細節表現,使畫面的細緻度與真實性大幅提升。

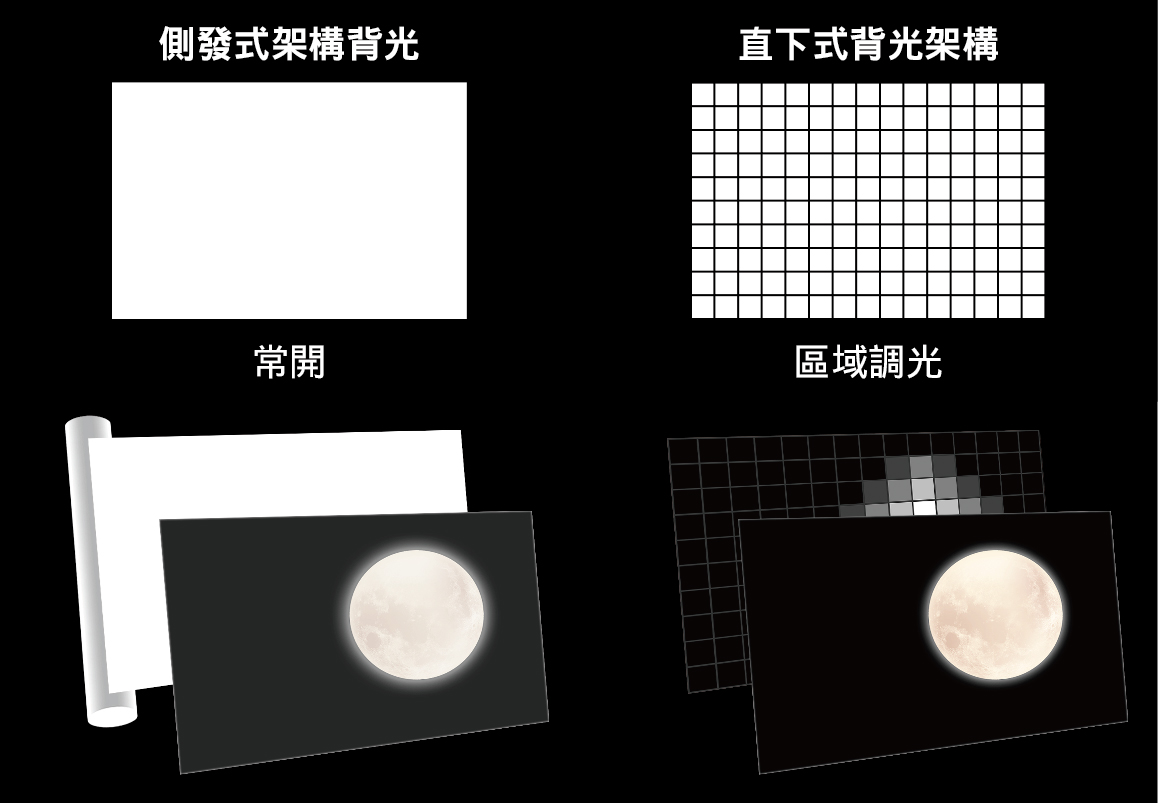

側光式與直下式的背光架構對比

側光式與直下式的背光架構對比

相較於現今市場普遍的靜態LED背光驅動晶片,聚積的掃描架構應用於高區數區域調光的競爭優勢有以下三大項:

  1. 一、用少量晶片驅動高區數區域調光掃描架構技術可讓使用者採用最少數量的LED背光驅動晶片,即可驅動高區數區域調光。以驅動2304區為例子,僅僅需要聚積六顆48通道8行掃的LED背光驅動晶片即可達到,然而若是以靜態LED背光驅動晶片來看,一顆16通道的驅動晶片只能驅動16區,亦即要驅動2304區的區域調光背光的話,至少需要144顆LED背光驅動晶片才能達到。
  2. 二、節省額外的驅動電路總數採用掃描架構能讓佈線數量明顯下降,大大改善驅動電路佈局問題,並有效降低驅動電路成本。以支援2304 區的區域調光為例,在燈驅分離的設計下,驅動板與燈板間至少需要2305(2304+1)條驅動電路佈線,但若是採用聚積掃描架構技術,以2行掃為例,則僅需1154((2304/2)+2)條驅動電路佈線。
  3. 三、降低驅動電路周邊成本:PCB層數同樣是高區數背光設計中重要的成本來源,而掃描架構相較於靜態架構,更能協助客戶大幅降低整體方案的物料成本。一般靜態架構需要4層PCB,而聚積透過優化的腳位安排,只需要2層PCB即可完成整套的LED背光驅動電路設計,減少一半PCB的成本。



綜合以上優勢,可以歸納出「掃描架構」相較於「靜態架構」更適合用於LED背光高區數區域調光,用少量晶片就能驅動高區數區域調光,並大幅節省驅動電路總數及驅動電路周邊成本。聚積LED背光驅動晶片MBI6353、MBI6334、MBI6328、MBI6322、MBI5353Q皆相當適合用於高區數區域調光的背光應用,從各個面向來考量的話,無庸置疑是高區數區域調光的最佳首選。
