多元LED顯示屏應用方案亮相,為2019下半年暖身
  • 聚積科技研討會場外展示
  • 5G未來-高幀頻展示體驗區
  • 高集成LED驅動IC_MBI5850展示區
  • 高集成LED驅動IC_HDR效果展示區
  • 支援64掃之16通道LED顯示屏驅動IC展示區
  • mini-LED / micro-LED 驅動IC展示區

今年的聚積科技國際研討會,適逢聚積20周年及5G跨世代應用的興起,一整天的研討會議程豐富,會場外的多元化LED顯示應用及技術展示也引起參加者的熱烈互動與討論。

聚積科技在此次展示擴大為四大區,5G未來-高幀頻展示體驗區,高集成LED驅動IC區,支援64掃LED顯示屏驅動IC區,以及mini-LED / micro-LED 驅動IC區。

5G未來-高幀頻展示體驗區

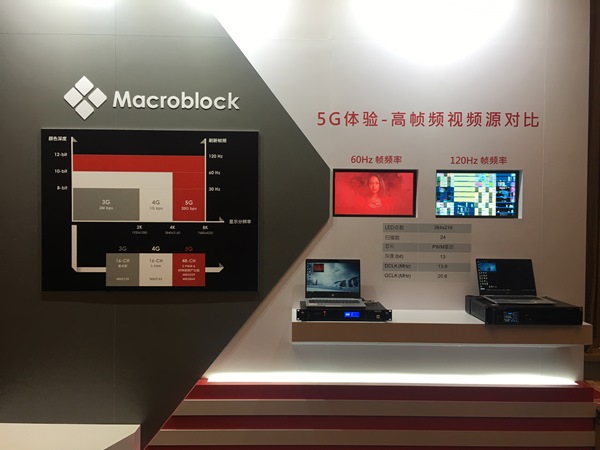

5G 元年正式開跑,20Gbps 的資料傳輸速度,將LED顯示屏應用一舉推向高灰度視訊源(12bit)、高刷新幀頻率(120Hz)、高顯示分辨率(7680x4320) 的高規境界。當LED屏結合5G通訊,許多應用由不可能變成可能,如8K HDR 高畫質影像顯示、幀頻率120Hz/144Hz 的雲端電競遊戲、運動賽事高畫質即時轉播及VR/AR虛擬實境,影像無延遲,感受更真實。為了探討產業內LED顯示屏規格與5G世代的需求及挑戰,我們在體驗區對比展示了兩個LED顯示屏箱體,分別使用目前最常見的幀頻率 (60Hz),以及符合5G需求的高刷新幀頻率 (120Hz),可明顯發現LED顯示屏在傳送120Hz幀頻率時,依現行架構無法將龐大的資料量傳送完畢,而造成畫面無法顯示的問題。此外,小點間距LED顯示屏在5G世代也將遭遇到底下挑戰: 1. 驅動IC數過多,PCB 擺件困難。 2. 控制訊號線太多,PCB佈線困難。 3. 時鐘頻率提高,PCB 品質升級困難。為克服上述挑戰,聚積科技積極投入大量研發資源,陸續發表相對應的高集成48通道LED驅動IC系列(MBI5359及MBI5864),內建MOSFET及時鐘頻率,以節省控制訊號線,並提升時鐘頻率,同時提升PCB佈建效率及品質。

高集成LED驅動IC區 (MBI5850, MBI5759, MBI5359)

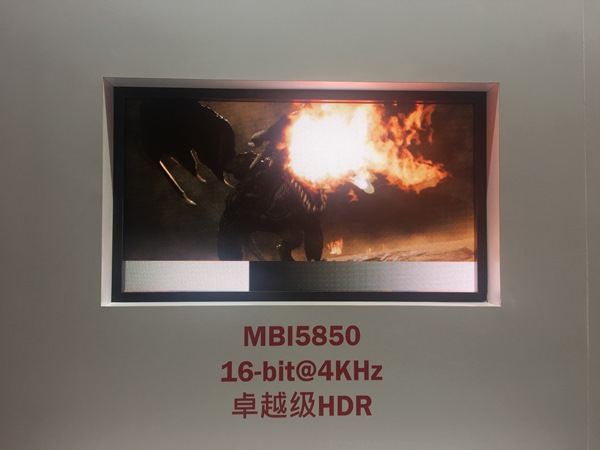

在高集成LED驅動IC區裡,我們同時展示三種不同架構產品: MBI5850, MBI5759 及MBI5359。MBI5850 展示區同時展演了電競/租賃相關的影片及滾動灰階圖,以展現其16-bit灰階效果的功能,應用市場則鎖定高端租賃及高畫質要求的LED顯示應用,適用點間距範圍從1.2~6mm。MBI5850屬於行列掃架構的12通道高整合LED顯示屏驅動IC,並擁有卓越級HDR功能 (在32掃設計下,同時保有16-bit灰階及3840Hz刷新率),對比度可達25000 : 1,並可完美表現16-bit灰階效果。而行列掃架構的好處在於可簡化LED顯示屏模組PCB的佈線設計,以降低人力及材料等製造成本,並提升生產效率。

MBI5759及MBI5359皆為48通道高整合LED顯示屏驅動IC,主要是為了符合高規格LED顯示屏走向超小間距(點間距0.5~1.5mm)時代的產品。MBI5759 為共陰極LED驅動架構,而MBI5359為共陽極LED驅動架構。一面32掃設計的LED顯示屏,在使用MBI5359的卓越級HDR功能下,可達到真正的16-bit 灰階顯示效果,將10-bit影像輸入源直接轉化成16-bit 灰階輸出影像,並同時擁有3840Hz的高刷新率。此外,MBI5359也附有Dynamic+省電功能。而在共陰LED顯示屏的架構下,使用 MBI5759配合共陰LED專用電源系統及驅動IC內的Dynamic+省電功能,共陰LED顯示屏的耗電量將可大幅下降。而在畫質表現方面,MBI5759可達到14-bit灰階輸出以提供高畫質的影像輸出。

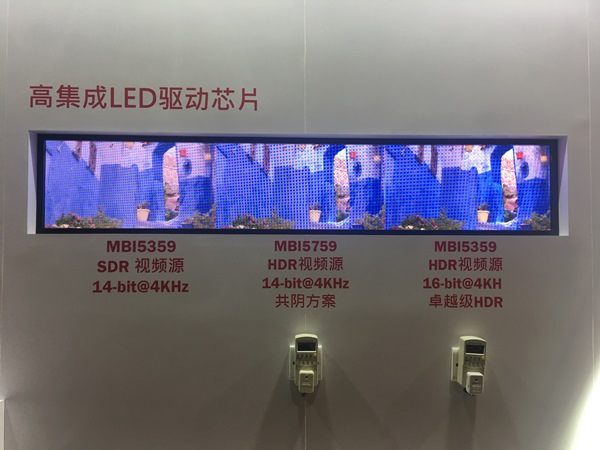

聚積科技分別用三個LED顯示屏箱體實際展演MBI5359在14-bit灰階模式(SDR視訊源) 、MBI5359在16-bit灰階模式(HDR視訊源) 、及MBI5759在14-bit灰階模式(HDR視訊源)的顯示效果及節電效果比較。觀眾可明顯感受到搭載著MBI5359在16-bit灰階模式(HDR視訊源)的LED顯示屏箱體擁有最豐富的色彩表現,最佳的對比度(25,000:1),及最多層次的色深表現。在此同時,共陰LED顯示屏箱體則是利用MBI5759及特殊電源設計的優點,得以讓LED顯示屏功耗大幅下降,表面溫度下降,並同時擁有高畫質影像。

支援64掃之16通道LED顯示屏驅動IC區 (MBI5754, MBI5254)

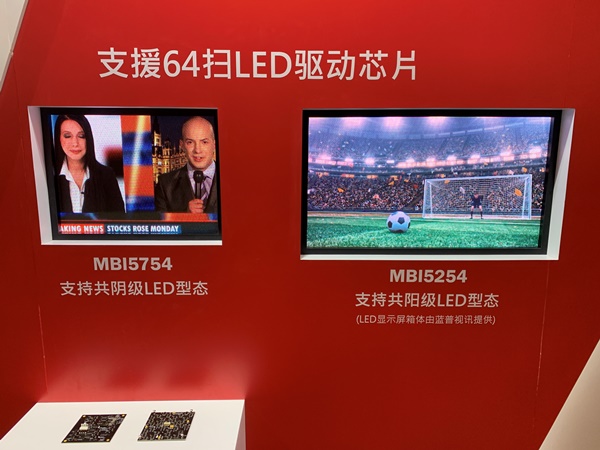

聚積首次亮相支援64掃之16通道LED顯示屏驅動IC,此次分別推出兩顆IC,一為MBI5754,屬共陰LED驅動架構,另一為MBI5254,屬於共陽LED驅動架構,此次展出箱體由藍普視訊製作。由於最高的掃描數可支援到64掃,因此可降低驅動IC的使用數量,並維持一定的影像水準,且面對LED顯示屏的高對比干擾及色偏問題,也可明顯的改善; 此外,顯示畫質規格最高可支援到14-bit灰階及3840Hz刷新率。MBI5754適用的點間距為1.5~4.0mm,而MBI5254適用的點間距為1.0~6mm,適合應用包含演播室、中控室、舞台租賃等。

mini-LED / micro-LED 驅動IC區 (MBI5759, MBI5864)

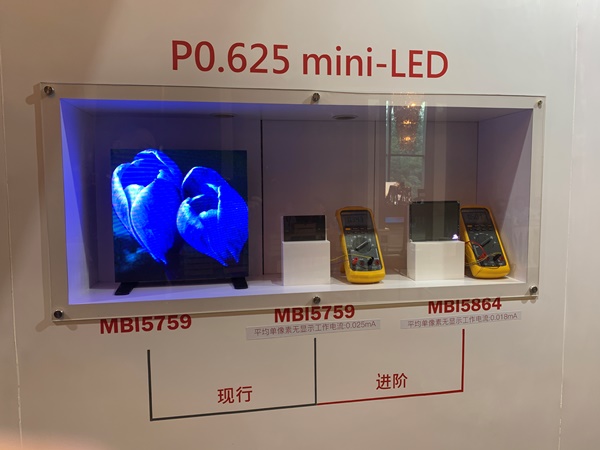

此mini-LED / micro-LED 驅動IC區,主要是以點間距P0.625展示為主,分別採用2款48通道高集成LED驅動IC方案,一為現行的方案-共陰LED驅動IC-MBI5759,另一為最新推出的支援64掃的行列掃架構LED驅動IC -MBI5864。由於MBI5864是屬於行列掃架構,再加上可支援的掃描數最多可達64掃,因此較現行方案可使用較少驅動IC,節省PCB佈板空間,並降低模組功耗。此外,MBI5864的顯示畫質規格最高可支援到16-bit灰階及3840Hz刷新率,使對比度達到25,000:1,符合卓越級HDR規格,而其適用的點間距為0.4~1.5mm。


如需更多上述產品資訊,歡迎與聚積聯繫: marketing@mblock.com.tw
