LED顯示屏現在廣泛運用於影視娛樂領域，作為新聞主播屏、運動賽事轉播屏以及電影拍攝背景屏等等，然而在使用攝影機拍攝LED顯示屏的時候，經常可以看到捕捉的畫面出現水狀波紋，大大影響呈現品質，這種現象稱之為「摩爾紋現象」。接下來將先為大家介紹其背後的光學原理，再進一步說明如何克服此一問題。

摩爾紋的成因

數位攝影機是透過光學鏡頭將物體反射的光線聚焦於感光元件之上，利用光電轉換原理，將數位訊號存於攝影機的記憶體。感光元件負責記錄光線明暗，其上的拜爾濾色鏡負責記錄光線顏色，最初的影像是以馬賽克的排列方式呈現，此時的原始圖檔稱作拜爾圖像影像，最終再經由「去馬賽克（De-mosaicing）演算法」才能得到一張全色彩影像。

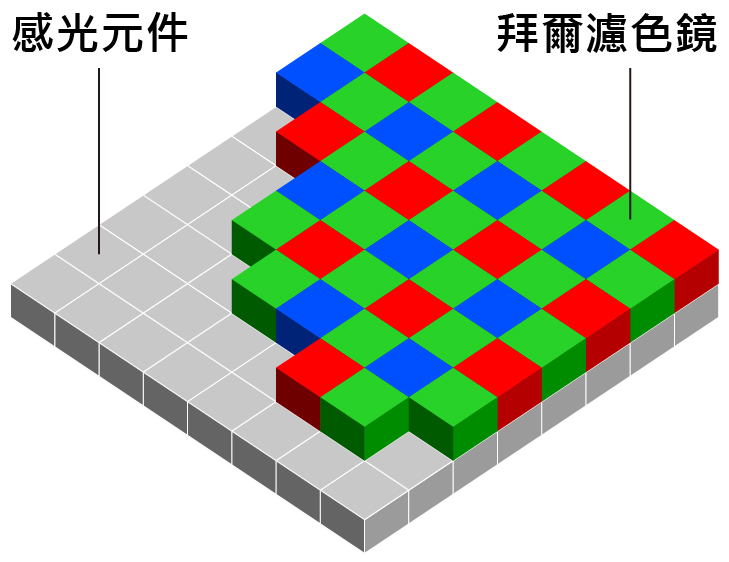

圖一 拜爾濾色鏡置於感光元件像素陣列的上方

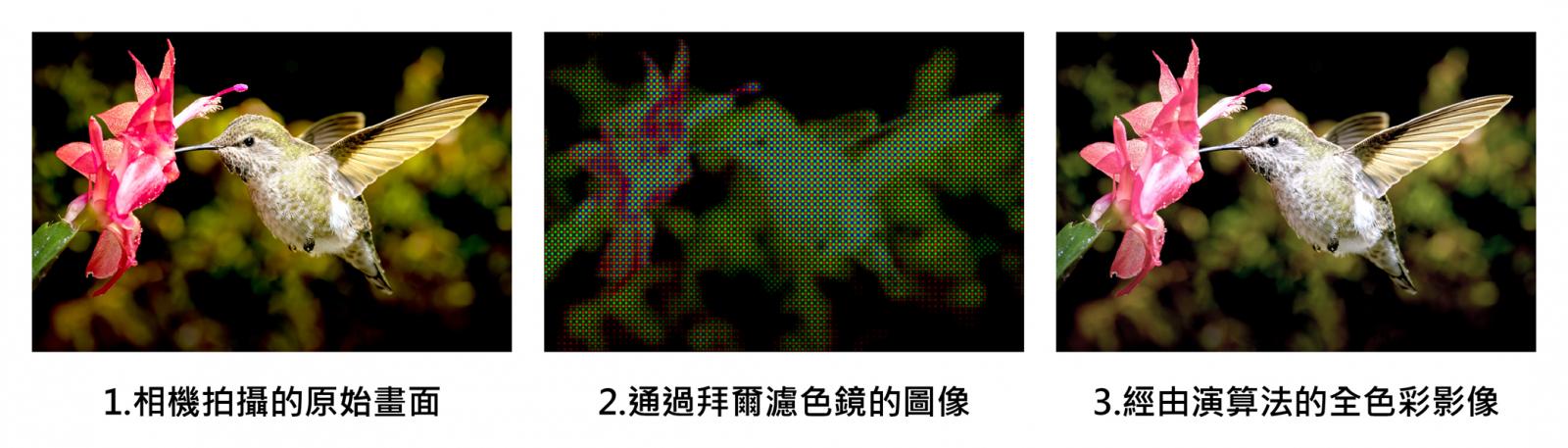

圖二 數位相機成像過程說明

然而這種方法只適用於顏色恆定或均勻變化的情況，若是拍攝具有規律條紋狀的物體，條紋排列的密度高於感光元件的解析能力，此時相機無法取得正確的資訊，只能藉由演算法加以推測，就會導致摩爾紋的產生。

由於LED顯示屏採用規則性的LED陣列直接顯示影像，因此對於攝影機而言，當LED影像在特定的距離，會產生非常嚴重的摩爾紋影像，因此造成影視娛樂產業在使用LED顯示屏作為拍攝背景上的困擾。

如何藉由拍攝手法避免摩爾紋

1. 1.  調整距離或角度：拍攝者可以藉由調整拍攝的物理距離或是放大焦距，也可以透過變換拍攝的角度，使條紋的密集度下降，如此基本上可以消除摩爾紋。
2.
3. 2.  營造淺景深：如果產生摩爾紋的不是拍攝的主體，可以通過縮短距離、放大光圈、拉長焦距等等手法來模糊背景，以避免摩爾紋的產生。

然而上述兩種作法，對於專業攝影者而言，意味著運鏡手法或拍攝場地等會受到侷限，因此聚積科技針對此一問題也提出對應的解決方案。

聚積顯示屏解決方案如何克服摩爾紋挑戰

1. 1.  超小間距的LED模組: 在LED虛擬製作（virtual production）的應用中，聚積科技提供了P1.25~P0.75的超小間距COB（Chip on Board）顯示模組 - VantaMini系列。由於點間距縮小，大幅縮短摩爾紋的成像距離，除了解決拍攝距離限制之外，同時也克服了LED攝影棚需要用散景方式拍攝的限制。
2.
3. 2.  特殊結構的光學薄膜: 參考數位相機通過低通濾鏡克服摩爾紋效應，聚積研發出「特殊表面微結構的光學薄膜」，用來改變LED顯示屏的出光角度，進而改善攝影機感光元件對於高密度LED陣列的解析能力，因此在相同點間距的條件下，能大幅減少摩爾紋效應。
