從近期市場動態可以預測，全矩陣區域調光 (FALD, Full Array Local Dimming) mini-LED將會成為LCD顯示器背光源的主流技術。而聚積科技早已於兩年前開始積極布局於此，因應不同尺寸的LCD顯示器推出適合的解決方案，與客戶攜手為消費者帶來更好的顯示效果。以下就中、小尺寸與中、大尺寸兩種LCD顯示器的背光晶片及系統架構分別說明：

聚積科技因應不同尺寸的LCD顯示器推出適合的背光解決方案

中、小尺寸LCD顯示器

• 推薦晶片：聚積針對中、小尺寸LCD顯示器如筆電、平板等等，推出mini-LED背光驅動晶片MBI6322與MBI6334，MBI6322具備高整合特性，將行掃開關 (MOSFET) 整合在晶片內部；MBI6334則是使用BGA長型封裝，特別適用於狹窄型電路板，所以MBI6322與MBI6334這兩個背光驅動晶片皆能滿足中、小尺寸LCD顯示器輕薄短小的設計需求。此外，MBI6322與MBI6334無須透過微控制器處理mini-LED背光燈板的調光訊號，可直接搭配市售的時序控制晶片 (T-con IC) 或橋接晶片 (Bridge IC)，維持中、小尺寸LCD顯示器的設計需求。

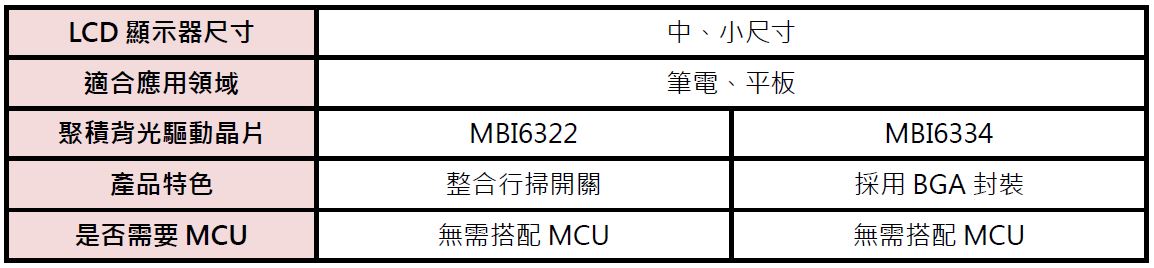

中、小尺寸LCD顯示器適用的聚積背光驅動晶片

• 系統設計：若中、小尺寸LCD顯示器採用全矩陣區域調光背光架構，前端訊號會藉由時序控制晶片 (T-con IC) 或橋接晶片 (Bridge IC) 來接收，再把時序控制邏輯與區域調光資料分兩條路徑傳遞下去。從下圖來看，第一條藍色路徑是將時序控制邏輯傳給LCD驅動晶片，進而控制LCD面板；第二條橘色路徑則是將區域調光資料傳給mini-LED背光驅動晶片，進而控制mini-LED背光燈板。

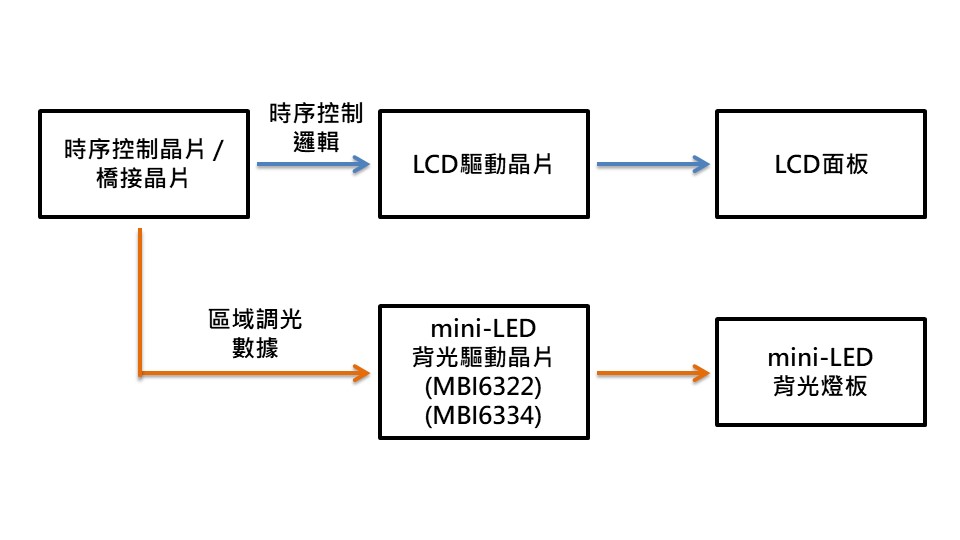

中、小尺寸LCD顯示器的系統架構

中、大尺寸 LCD 顯示器

• 推薦晶片：聚積針對中、大尺寸LCD顯示器如電視、公眾顯示器、螢幕等等，推出mini-LED背光驅動晶片MBI6353與MBI6328。MBI6353具備大電流特性，可適用並聯數多的LED；MBI6328具備高電壓特性，可適用串聯數多的LED。中、大尺寸LCD顯示器這類型裝置因為考慮設計彈性及功能需求等等因素，所以大多都會採用「微控制器」，現在市面上已有可與MBI6353與MBI6328搭配的微控制器，如新唐M484。

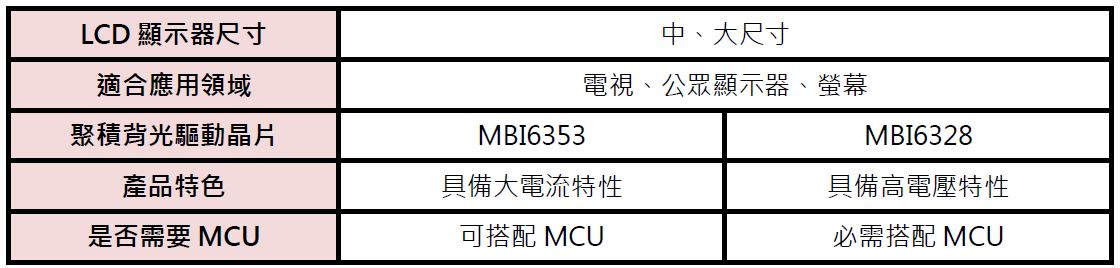

中、大尺寸LCD顯示器適用的聚積背光驅動晶片

• 系統設計：若中、大尺寸LCD顯示器採用全矩陣區域調光背光架構，前端訊號會藉由螢幕控制晶片 (MNT SoC) 或電視控制晶片 (TV SoC) 來接收，再把時序控制邏輯與區域調光資料分兩條路徑傳遞下去。從下圖來看，第一條藍色路徑是將時序控制邏輯傳給LCD驅動晶片，進而控制LCD面板；第二條橘色路徑則是將區域調光資料先傳給「微控制器」，「微控制器」再傳給mini-LED背光驅動晶片，進而控制mini-LED背光燈板。

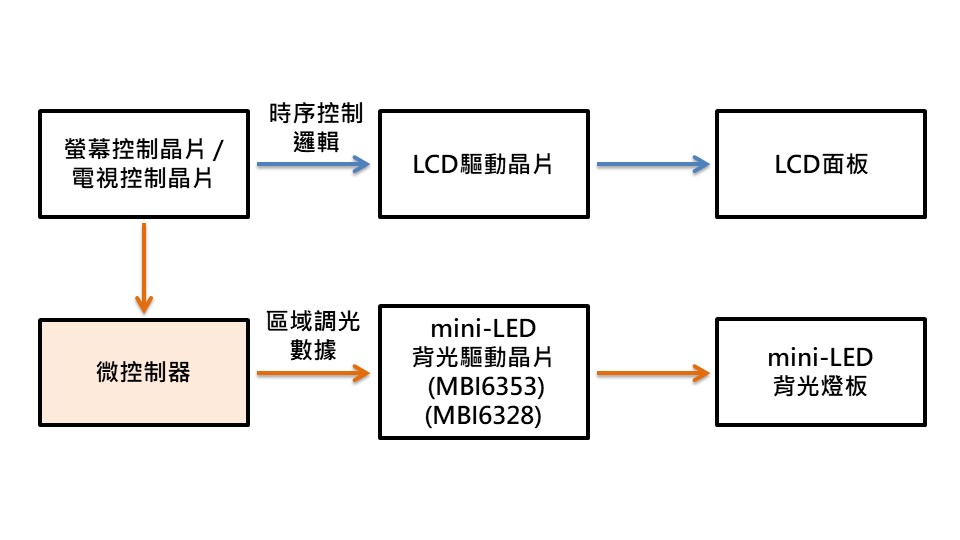

中、大尺寸LCD顯示器架構

聚積相當看好全矩陣區域調光mini-LED在不久的將來會成為LCD顯示器背光源的主流技術，公司將持續投入於mini-LED背光驅動晶片產品線的規劃與開發，提供客戶豐富的解決方案，滿足客戶不同的開發應用，期望能為終端消費者帶來絕佳的視覺體驗。
