運用發光二極管(LED)的顯示器具有高效率和長壽命的優勢被認為是有望在下一代顯示技術中脫穎而出的選擇。受惠於LED晶片尺寸微縮化與晶片移轉技術的進步, 伴隨著應用顯示解析度日益提高, 讓許多潛在應用成為可能 從背光及大尺寸平面顯示到AR/VR,甚至穿戴式應用都充滿著無限機會。

相較於LCD與OLED ,微縮化LED技術存在諸多優勢與潛力: 1. 實現高亮度、高對比 2.高發光效率、低能耗:3.廣色域:可達到110%NTSC的色域; 4.奈秒級反應速度:反應速度遠高於OLED和LCD。5. 超長壽命

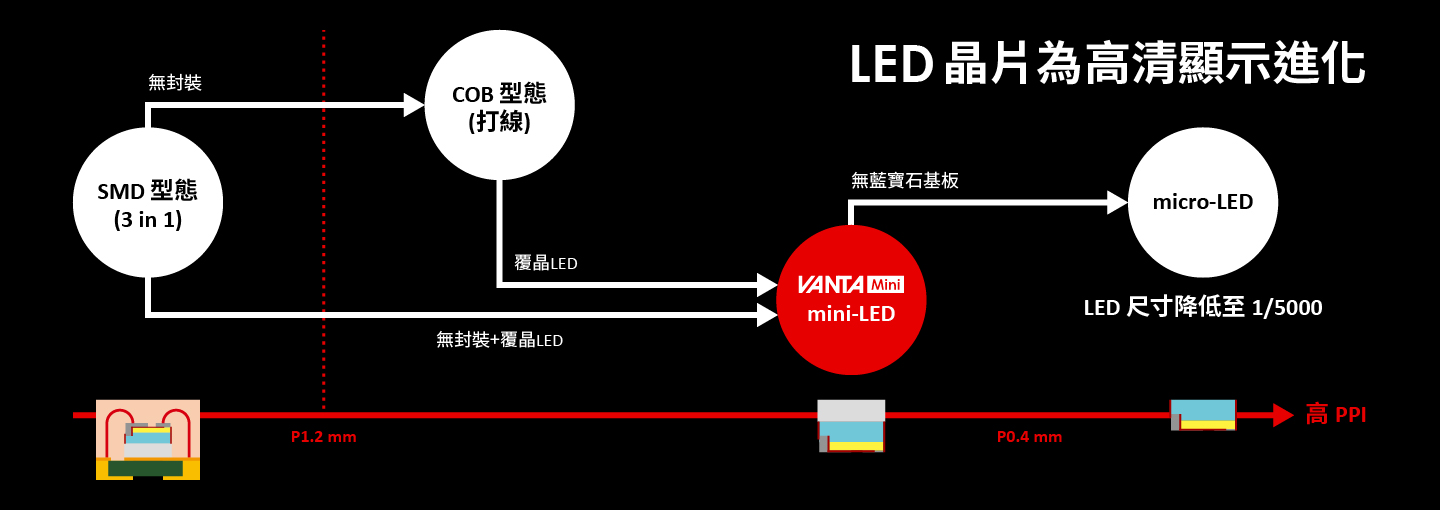

當LED 晶片尺寸縮小至50-200μm 稱之Mini LED; 在更進一步尺寸微縮化至50μm 以下則稱之micro-LED即微發光二極體。 一般來說, mini-LED晶粒尺寸和應用點間距介於傳統小間距LED和micro-LED之間。 而micro-LED 方面除晶片尺寸縮小外, 器件薄膜化也是進化的特徵。

此外, 儘管目前micro-LED目前仍存在晶片與轉移等技術挑戰,然而其優異的發光效率未來應用於透明顯示器和穿戴式顯示裝置具有極大的潛力。

而mini-LED作為micro-LED的前哨, 已具有大量生產技術可行性, 聚積科技結合驅動IC 的設計經驗與 mini-LED製造技術, 推出高整合模組方案可應用於LCD背光及LED顯示市場。
